ボルフォースネオ:構成機器(オプション機器)

VORFORCE NEO VORFORCE NEO

VORFORCE NEO ボルフォースネオ



VORFORCE NEO 構成機器(オプション機器)

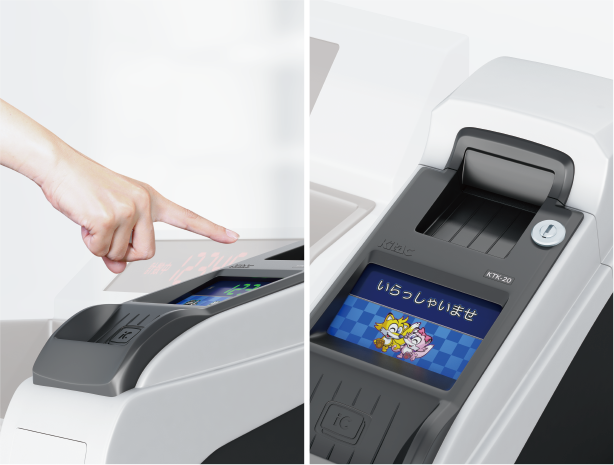

●チケット発行機

KTK-20-

お客様の目に触れることが多いカウンター端末は、スタイリッシュなデザインでホールのイメージアップに貢献します。
お客様側とスタッフ側に配した大型液晶モニターで視認性も抜群です。

メイン画像・寸法図

  • 液晶タッチパネル採用で操作性を向上。
  • ロール紙交換は「ドロップ・イン方式」で簡単・スピーディー。
  • 計数機(※4)とシリアル接続を行うことでセキュリティを大幅に強化。立会い運用にすればリモコン(※5)で計数禁止のON・OFFが行えます。
※1.会員(ICカード・磁気カード)対応についてはオプションとなります。※2.接続する計数機によりご利用いただけない場合があります。
※3.この機能をご利用いただくにはVORFORCE以降のホールコン機能、またはO-Proofとの接続が必要です。またオプションとなります。
※4.対応計数機は営業担当までお尋ねください。
※5.リモコンはオプションとなります。

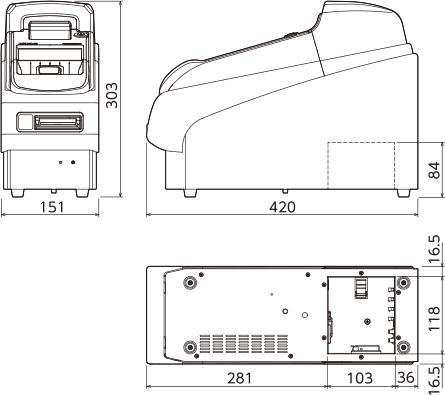

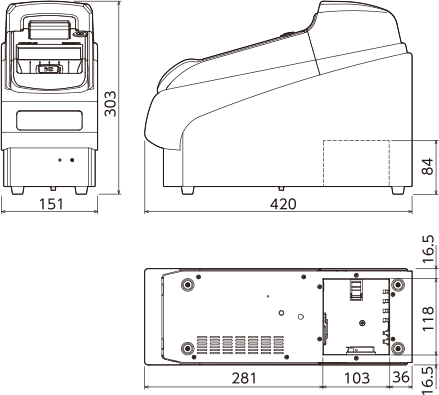

寸法図(単位:mm)

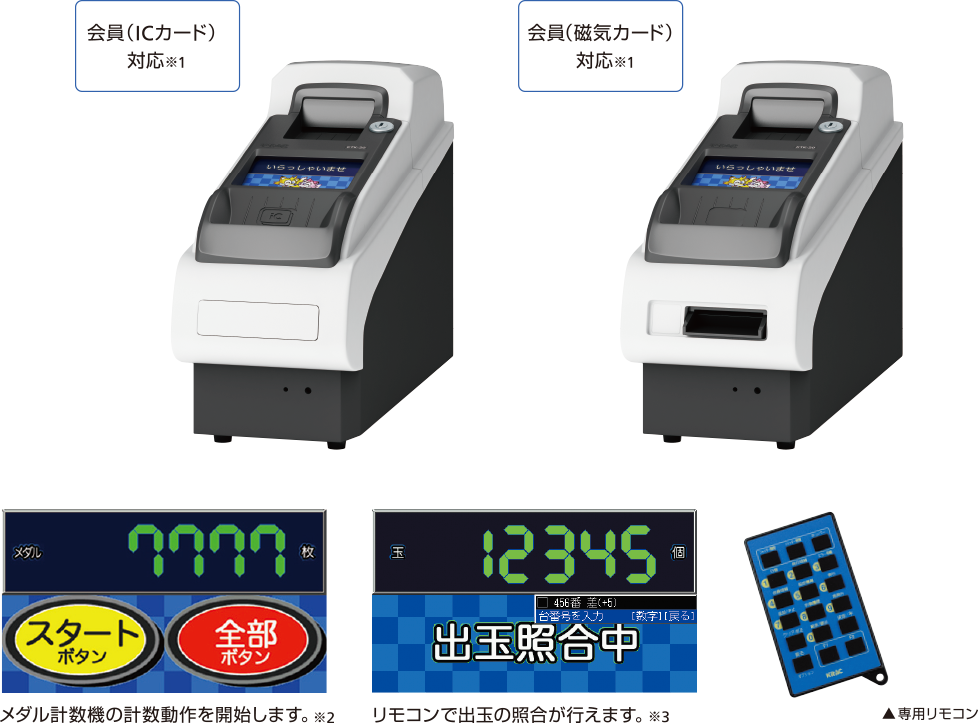

  • 【KTK-20-/C 会員(ICカード)対応】

  • 【KTK-20-/Z 会員(磁気カード)対応】



仕様

重量 約7kg
電源 AC100V±10% 50/60Hz
消費電力 約10W(待機時) 約25W(最大時)
表示器 タッチパネル付カラー液晶
チケット用ロール紙 幅 58mm 外径 80mm ※専用のロール紙をご利用ください。
環境条件 温度 0〜40℃ 湿度 20〜80% ※但し、結露なきこと
設置方法 屋内にて水平設置

●上図は会員(ICカード・磁気カード)対応装着時のものになります。
※接続できるPOSシステムはO-Proof以降の製品となります。
※本カタログに記載の内容は、改良などのため、予告なく変更する場合があります。
※画面はハメコミ合成です。

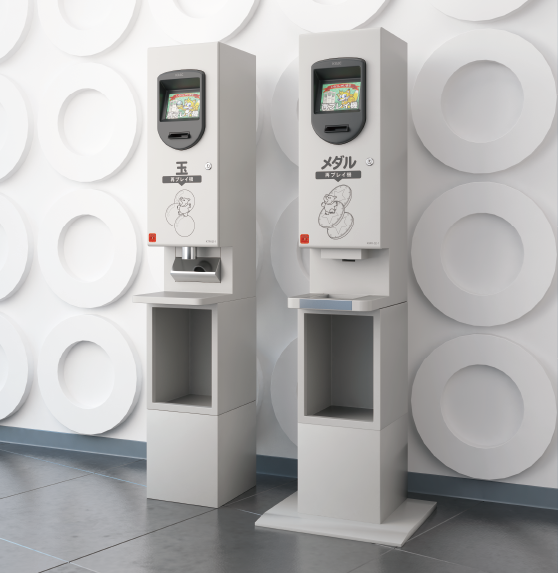

●玉再プレイ機/メダル再プレイ機

カウンター端末 KOC-310-1VF

視認性の高い15型液晶モニターを双方に採用。 また、タッチパネル操作で簡単&スピーディー。


メイン画像・寸法図

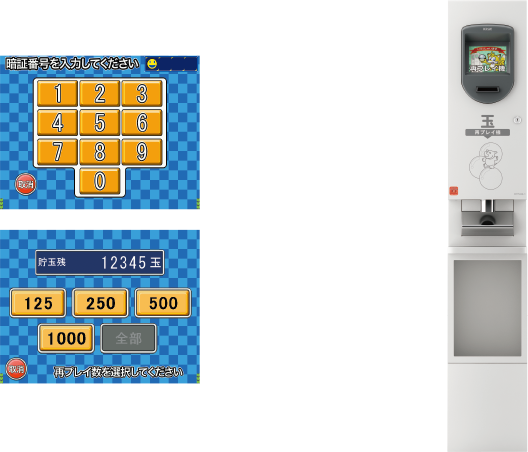

  • 玉再プレイ機 KTR-02-1

    ●払出ボタンは最大5個まで設定可能。
    ●ワンタッチ交換の玉払出ユニットで簡単メンテナンス。

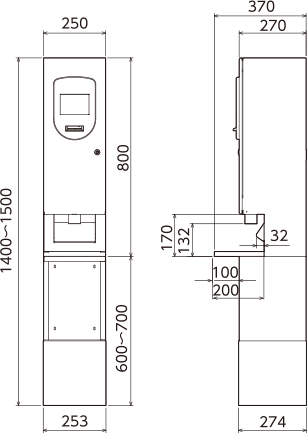

    寸法図:単位:mm

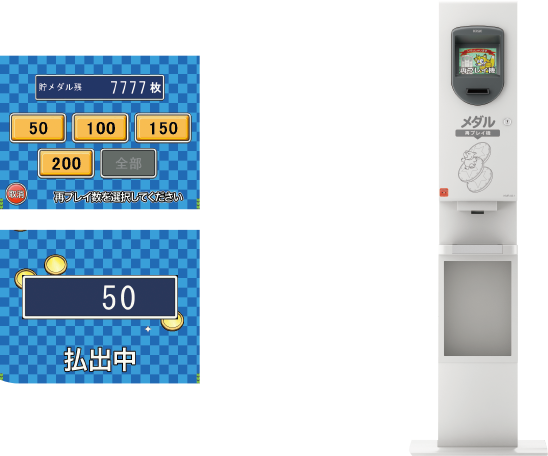

  • メダル再プレイ機 KMR-02-1

    ●払出ボタンは最大5個まで設定可能。
    ●ワンタッチ交換の玉払出ユニットで簡単メンテナンス。

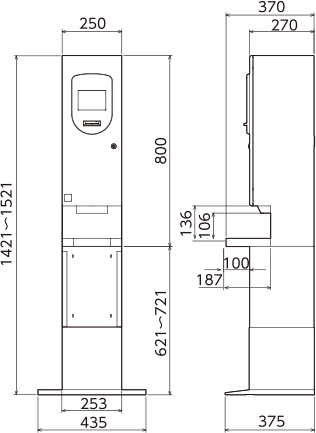

    寸法図:単位:mm



玉再プレイ機 KTR-02-1 仕様

補給方式 自動補給
補給口 2ヶ所(ジャバラ2本)(16φまで可)
補給タンク容量 約1,500玉
払出速度 最大約30玉/秒
表示器 タッチパネル付き5.7インチカラー液晶
払出数 125 250 500 1000 残り全部
ホールコン出力幅 50 75 100 150(ms)
ホールコン出力比 1:1 10:1 20:1 25:1 40:1 100:1
ホールコン出力タイミング 10〜100%
ホールコン出力回路 無電圧接点出力
断線抵抗(ホールコン出力) なし 1k 1.8k 10k(Ω)
重量 約40kg
入力電圧 AC100V±10% 50/60Hz±1%
消費電力 約15W(待機時) 約75W(最大時)
環境条件 温度0〜40℃ 湿度20〜80℃ ※但し、結露なきこと
設置方法 屋内にて水平設置
セキュリティ 遊技場自動サービス機工業会 2009年セキュリティ基準適合

玉再プレイ機 KTR-02-1 仕様

補給方式 手動補給、自動補給
補給口 扉内前面1ヶ所(手動) 背面1ヶ所(自動)
補給タンク容量 約3,000枚(25φ) 約1,600枚(30φ)
払出速度 最大約480枚/分(25φ) 最大約270枚/分(30φ)
表示器 タッチパネル付き5.7インチカラー液晶
払出数 50 100 150 200 残り全部
ホールコン出力幅 50 75 100 150(ms)
ホールコン出力比 1:1 5:1 10:1 25:1 50:1 100:1
ホールコン出力タイミング 10〜100%
ホールコン出力回路 無電圧接点出力
断線抵抗(ホールコン出力) なし 1k 1.8k 10k(Ω)
重量 約40kg
入力電圧 AC100V±10% 50/60Hz±1%
消費電力 約15W(待機時) 約75W(最大時)
環境条件 温度0〜40℃ 湿度20〜80℃ ※但し、結露なきこと
設置方法 屋内にて水平設置
セキュリティ 遊技場自動サービス機工業会 2009年セキュリティ基準適合
●太字は初期設定です。
※接続できる会員システムはO-Proof以降の製品となります。
※本カタログに記載の内容は、改良などのため、予告なく変更する場合があります。
※画面はハメコミ合成です。

●カウンター端末

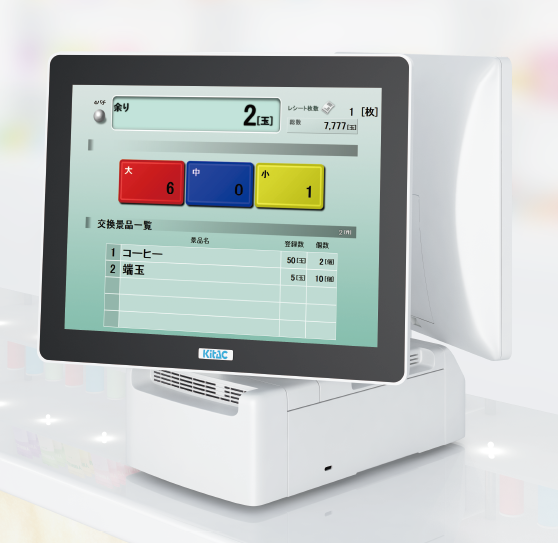

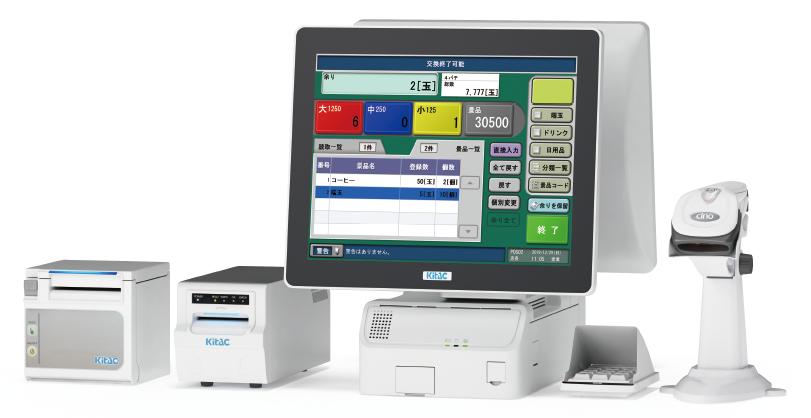

カウンター端末 KOC-310-1VF

視認性の高い15型液晶モニターを双方に採用。また、タッチパネル操作で簡単&スピーディー。

メイン画像・寸法図

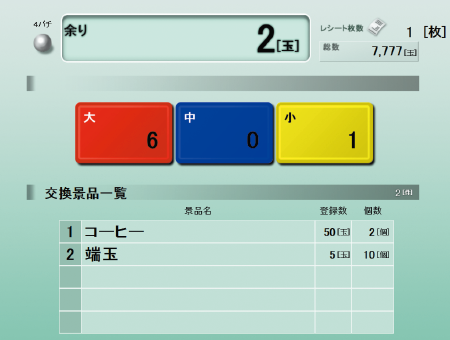

  • お客様側画面

    見やすい15型液晶モニターにシンプル表示。

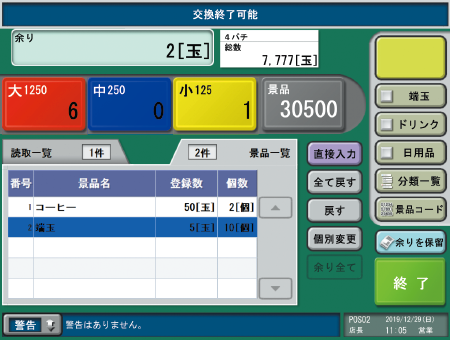

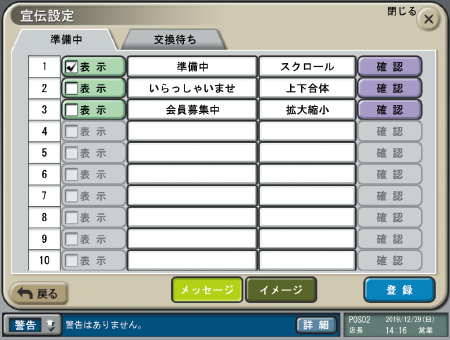

  • スタッフ側画面

    タッチパネル操作で交換業務から賞品管理まで直感的に操作可能。

  • メッセージは多彩なエフェクトが選択できます。

  • イメージは静止画を10種類まで登録できます。



効果的な集客ツールとしての宣伝設定が可能です。

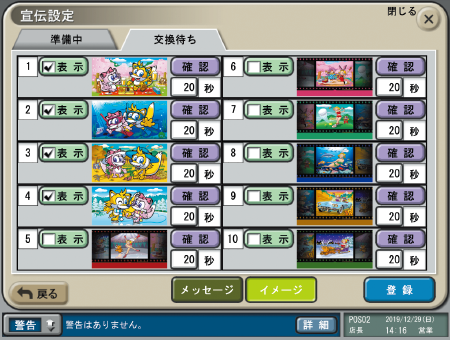

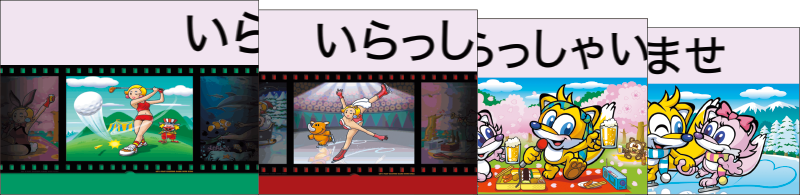

■宣伝設定のお客様側表示例宣伝設定のお客様側表示例

高い視認性を誇るお客様側の液晶モニターは、さまざまなホール情報を発信する媒体として活用することができます。カウンター端末には、低コストで効果的な集客ツールとして活用できる機能が搭載されています。

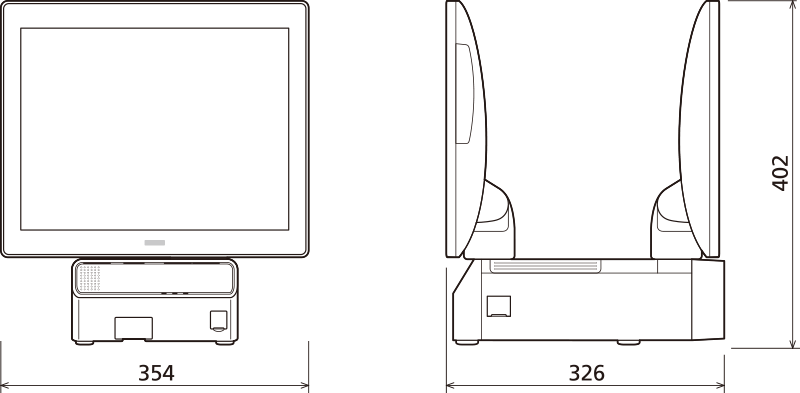

寸法図(単位:mm)



仕様

重量 約11kg
電源 AC100V±10% 50/60Hz
消費電力 約38W(待機時) 約48W(最大時)
環境条件 温度 5〜35℃ 湿度 5〜85% ※但し、結露なきこと
客先側LCD 15型 XGA(1024×768ドット)
操作側LCD 15型 XGA(1024×768ドット)

●接続できるのはVORFORCE NEOシリーズのみとなります。
※本カタログに記載の内容は、改良などのため、予告なく変更する場合があります。
※画面はハメコミ合成です。
※本カタログに記載の商品名は、それぞれ各社が商標または登録商標として使用している場合があります。
