呼出しランプ ジャグランプⅡ

動く帽子型役物!持ち玉数連動ランプ搭載! juglamp 2
動く帽子型役物!持ち玉数連動ランプ搭載! juglamp 2

※こちらの機器は販売終了いたしました

juglamp ⅡジャグランプⅡ

製品特長

帽子が駆動！

BB・RB時に帽子が開閉駆動します。
ランプ起動後に一定期間が経過すると開閉駆動する機能もあります。(開閉駆動時に目も点滅します。)

帽子が駆動

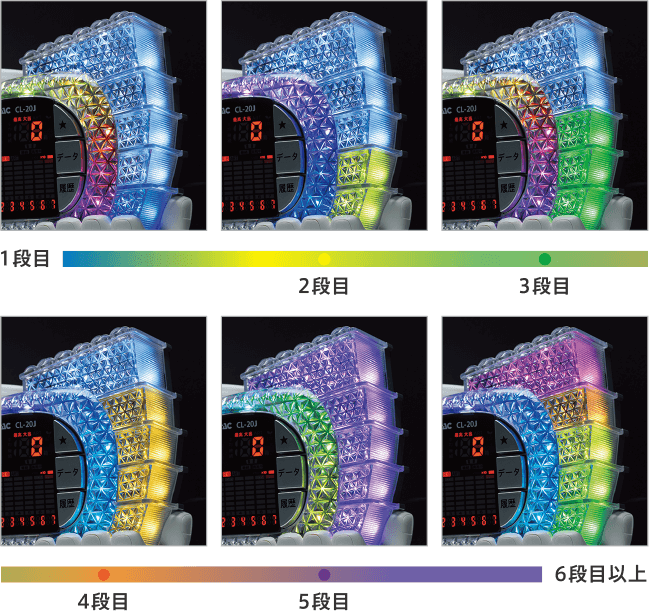

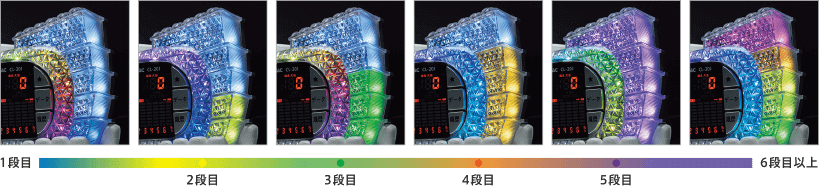

玉箱イルミで持ち玉を表現！

各台計数機と接続することで持ち玉数を表示することができます。
また、遊技台に接続することで最大獲得数を表示することも可能です。

玉箱イルミで持ち玉を表現 玉箱イルミで持ち玉を表現

製品仕様

  • ジャグランプⅡ

    ジャグランプⅡ ジャグランプⅡ

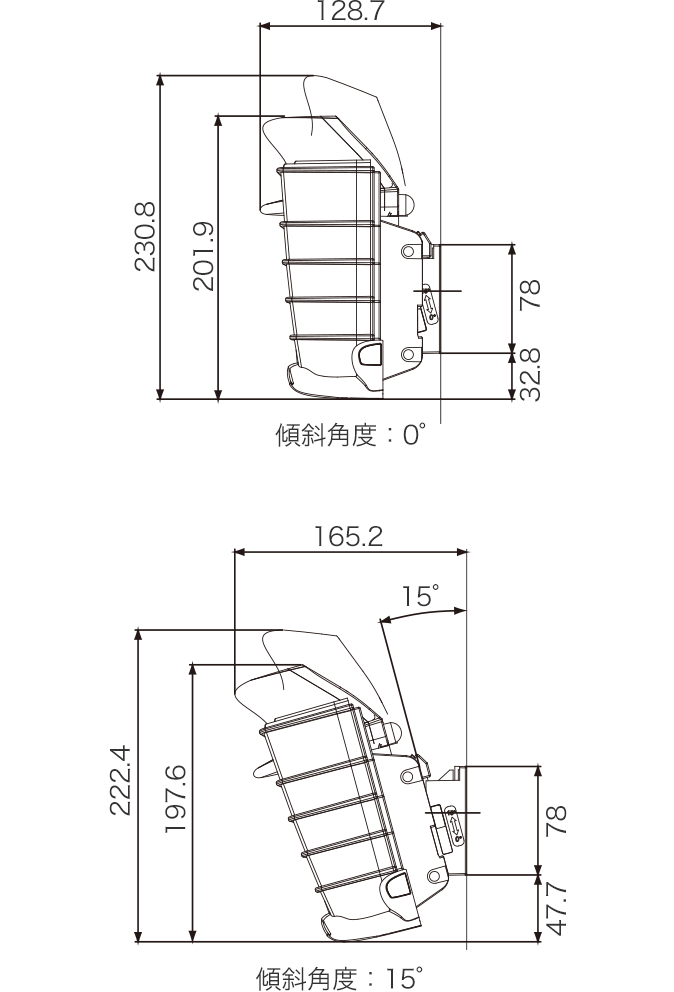

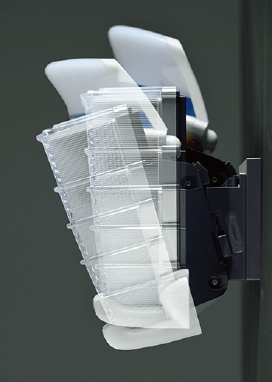

    取り付け後に角度調節が可能

    ランプを取り付けた後で2段階でランプの角度の調節ができます。水平と15度傾斜の2段階です。(前のめりになる状態で15度)

    取り付け後に角度調節が可能

    取り付け後に角度調節が可能

    ランプを取り付けた後で2段階でランプの角度の調節ができます。水平と15度傾斜の2段階です。(前のめりになる状態で15度)

    製品仕様

    ●単位は全てmmです。

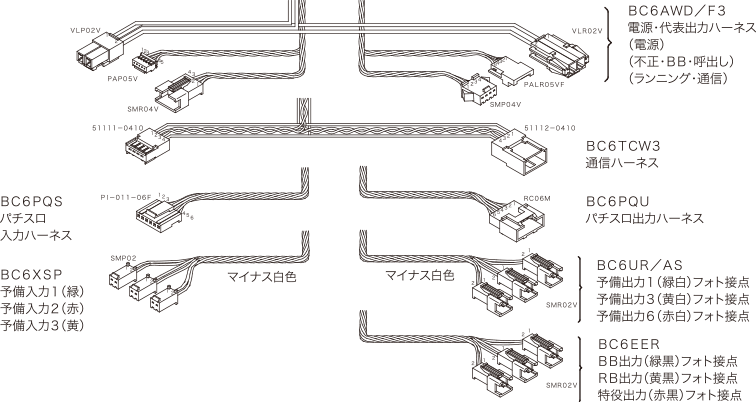

  • ハーネス図

    ハーネス図 ハーネス図

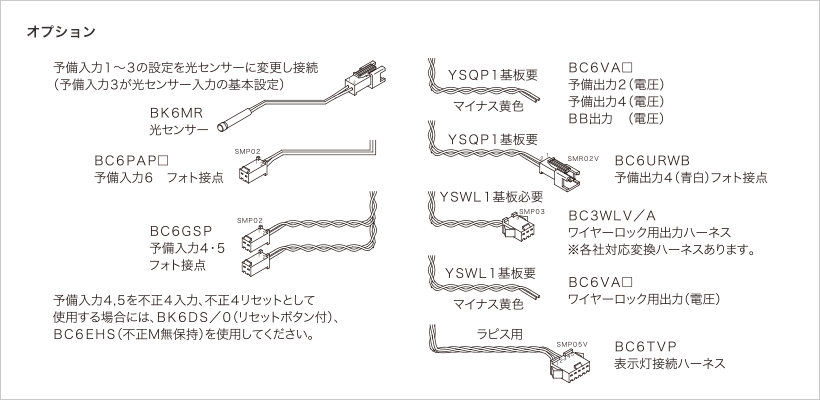

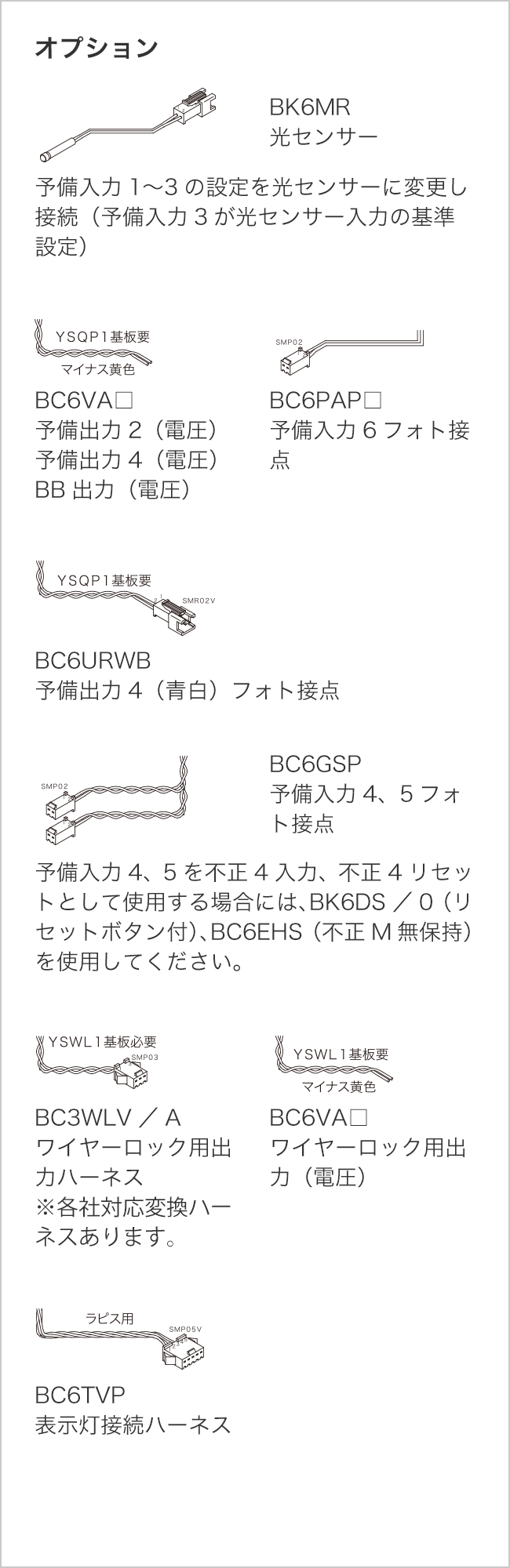

  • オプション オプション

オプション一覧表

サイズ W471.6×H230.8×D128.7mm(傾斜角度0°)
W471.6×H222.4×D165.2mm(傾斜角度15°)
ランプ部 超高輝度LED
データ部 LEDデータモジュール+プリズムセグメント
電源 AC24V
消費電力 最大時：15VA
通常時：14VA
ワイヤーロック：+5VA
入力部 接点入力(リレー、フォトカプラ)
出力部 接点出力(フォトカプラ接点容量10mA)
接続台数 500VAトランス使用時　端子台許容22台
1000VAトランス使用時　端子台許容30台
※接続台数は、トランスを中心に配置し、左右振り分けで接続した時の台数です。 また、最大消費電力(15VA)+ワイヤーロック(5VA)装備時の台数です。

※風俗営業等の規制及び業務の適正化等に関する法律施行規則に準ずる設置を行なってください。
※記載の内容は、改良などのため、予告なく変更する場合があります。
