シフトイジェクター NSE-12

シフトイジェクターNSE-12

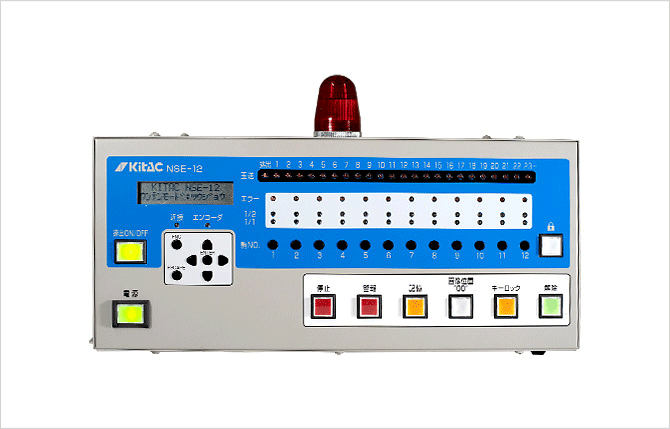

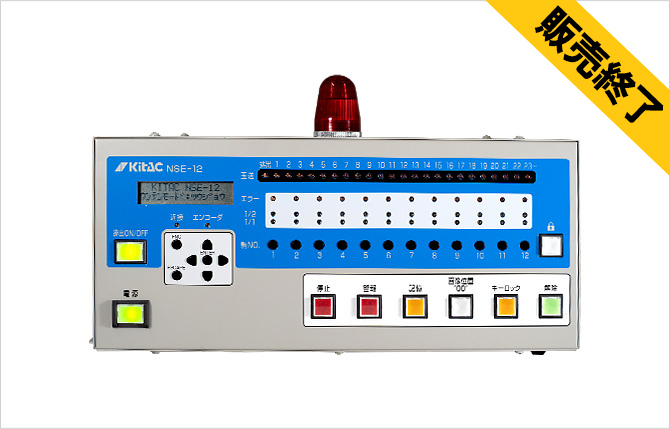

シフトイジェクター NSE-12

エラー折丁の排出のみを実現するコストパフォーマンス
追求マシン。

特長

チョコ停止による事故を防いで、稼働率もアップ

チョコ停止による事故を防いで、稼働率もアップ

エラー折丁の動きが一目瞭然なLED表示を採用

エラー折丁の動きが一目瞭然なLED表示を採用

標準で12駒まで接続出来るので幅広い対応が可能

標準で12駒まで接続出来るので幅広い対応が可能

コントローラーユニット機能内蔵による省スペース化を実現(コントローラー ユニット機能とは全ての駒装置の一括操作機能です。)

コントローラーユニット機能内蔵による
省スペース化を実現(コントローラー ユニット機能とは全ての駒装置の一括操作機能です。)

仕様

電源 AC100V 50/60Hz 単相

消費電力

20VA
動作条件 周囲温度=0℃ 〜 40℃
相対湿度=35%〜85%RH(ただし、結露なきこと)
対応丁合機速度 18,000枚/時間以下
外形寸法 W320mm×H185mm×D140mm(突起部ケーブル部を含まず)
重量 2.8kg

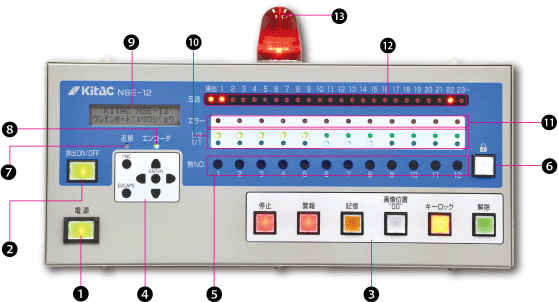

機器について

  1. 【電源】ボタン…電源のON/OFFを行います。乱丁防止装置の電源を一括ON/OFF出来ます。
  2. 【排出ON/OFF】ボタン…排出機能のON/OFFを行います。
  3. コントローラーユニット部…乱丁防止装置の一括制御を行います。
  4. 設定用ボタン…丁合機の仕様に合わせて各種タイミングや機能の設定を行ないます。(設置工事時)
  5. 【駒No.】ボタン…乱丁防止装置の動作(1/1、1/2、OFF)に合わせた切替を行ないます。
  6. 鍵】ボタン…誤操作防止用のボタンです。特定の操作時に同時押しを行いトラブルを防ぎます。
  7. 近接LED…近接センサー入力(スタータ)があるとLEDが点滅します。
  8. エンコーダLED…エンコーダ入力があるとLEDが点滅します。
  9. 液晶表示…設定値や動作状況を表示します。
  10. 1/1LED、1/2LED…【駒No.】ボタンを押すごとに1/1(青)→1/2(緑)→OFF(消灯)と順次切替ります。
  11. エラーLED…乱丁防止装置からのエラー入力(エラー折丁検出)があると点灯します。
  12. 玉送LED、排出LED…エラー入力後に丁合機に同期して玉送LEDを点灯送りします。排出するタイミングで排出LEDが点灯します。
  13. 排出表示灯…排出するタイミングで点灯します。
