プレート式データ表示器 スロナビ30

南国の彩りが、さらにホールを華やかに。 Slotnavi 30
南国の彩りが、さらにホールを華やかに。 Slotnavi 30

南国の彩りが、
さらにホールを華やかに。

スロナビ30は、見やすい・使いやすい・安心設計で、
スロットコーナーを華やかに演出するプレート式データ表示器です。
遊技台の回転数、BB回数、RB回数を表示。
そして、ボーナス消化時には存在感のあるリングランプが鮮やかに点灯。
さらに、新たに搭載されたイルミランプが、プレイヤー頭上でレインボーに輝きます。

※こちらの機器は販売終了いたしました



Slotnavi 30スロナビ 30

製品特長

表示データ

BB回数、RB回数、トータル回数、ボーナス間のゲーム数

遊技中表示

遊技開始時に点灯
遊技終了時に消灯(1分、3分、5分)

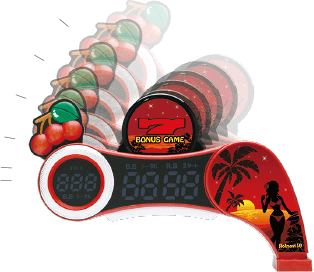

本体角度調整

0°、3°、10°、20°、30°、40°で調整可能

製品特長

製品仕様

  • スロナビ30 PD-20R

    製品仕様

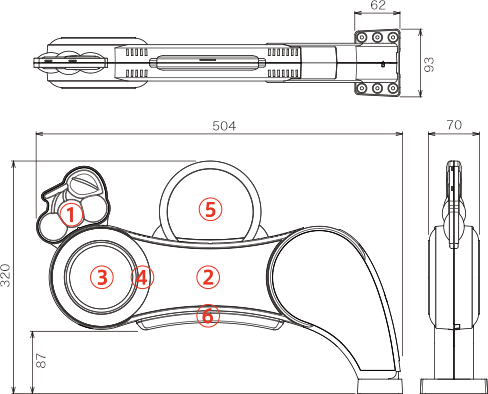

    • 表示ランプの詳細
    • ①遊技中ランプ

      遊技開始時に点灯

      遊技終了後1分、3分、5分で消灯(出荷時は3分)

    • ②メイン表示部

      BB、RB回数の表示

    • ③サブ表示部

      ボーナス間のゲーム数の表示

    • ④リングランプ

      BB中、レインボーに点灯

    • ⑤ボーナスランプ

      ボーナス中に点灯

    • ⑥イルミランプ

      ボーナス中に点灯

    ●単位は全てmmです。

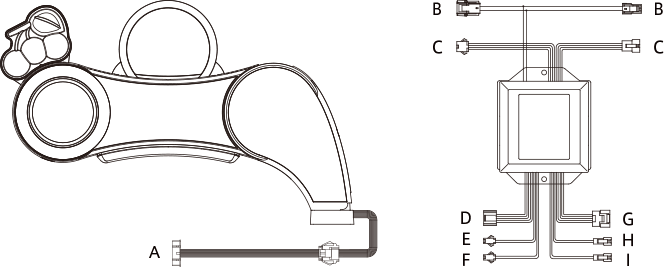

  • スロナビ30接続例

    スロナビ30接続例
  • A:LED基板接続ハーネス(12P)
  • B:AC24V電源ハーネス(2P)
  • C:通信線(4P)
  • D:遊技台計数入力
  • E:呼出し入力
  • F:不正入力
  • G:遊技台計数出力
  • H:呼出し出力
  • I:不正出力

仕様

電源電圧 AC24V(50/60Hz共用)
最大消費電力 20VA
使用温度範囲 0〜40°C
重量 約1.7kg
外形寸法 504(W)×320(H)×93(D)mm

オプション一覧表

型番 品名
KD-CA-2123 電源延長ハーネス
KD-CA-2124 通信延長ハーネス
PDOP-ST300-3 PDスタンドキット
EQRC-DS1-P 設定用リモコン
EQTR-SP350PD トランス 350VA

※風俗営業等の規則及び業務の適正化等に関する法律施行規則に準ずる設置を行なってください。
※記載の内容は、改良などのため、予告なく変更する場合があります。
