島上データ表示器 バレルナビ
島上データ表示器 バレルナビ

バレルが変わる！バレルが変える！
業界初！ホールをにぎやかに演出するバレルレンズ搭載
※スマート遊技機にも対応しています。

プレート式データ表示器 ジャグナビⅣ
ジャグポップ

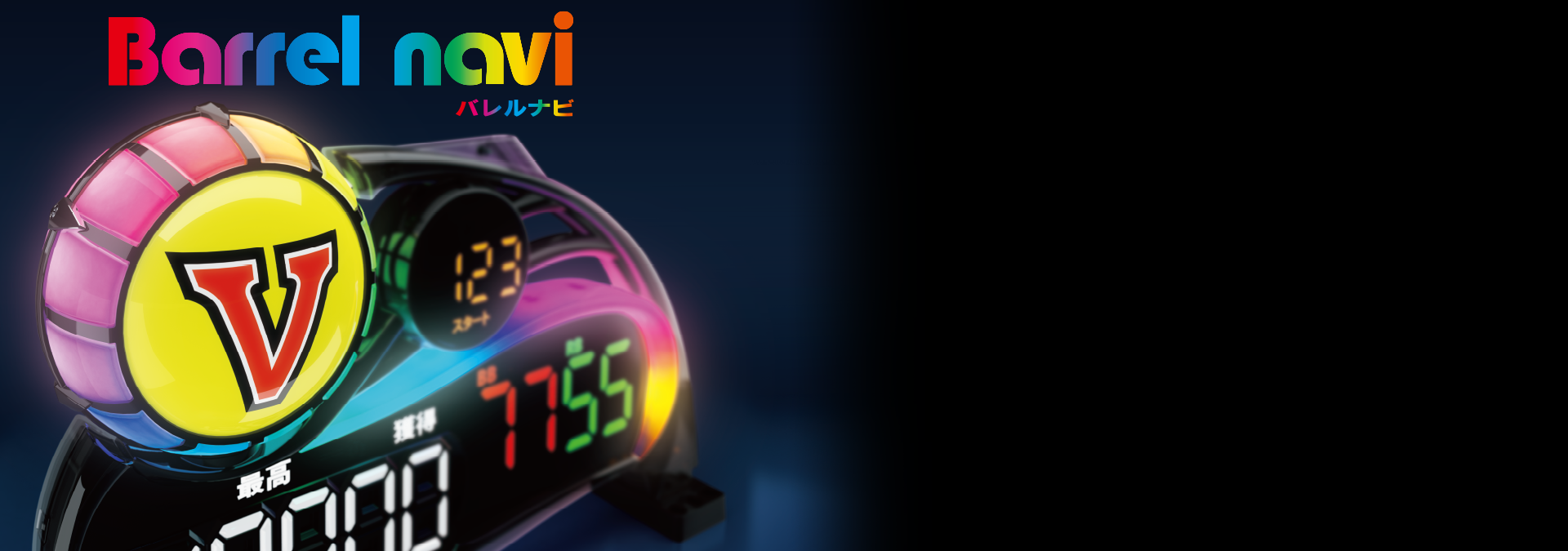

Barrel naviバレルナビ

製品特長

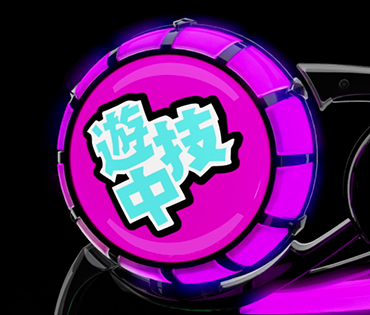

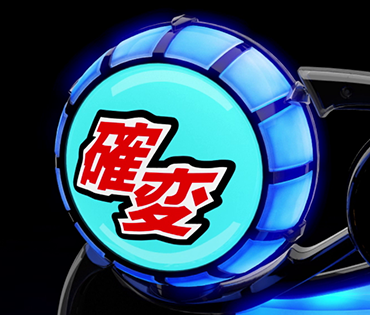

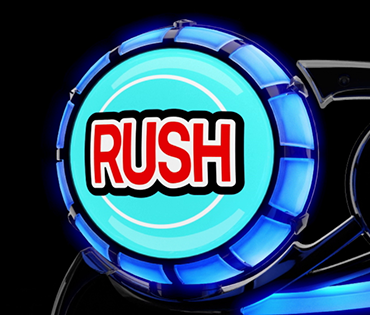

大当り/遊技中/確変/RUSHなど遊技中の状態をリアルタイムにアニメーション表示

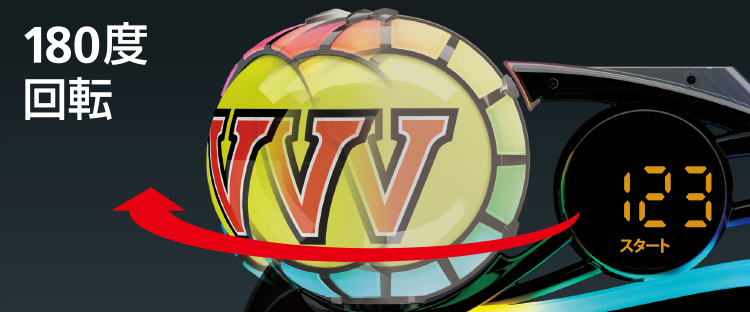

バレルレンズは、設置する島に合わせて180度回転させることができます。

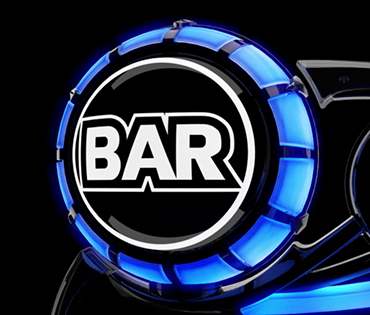

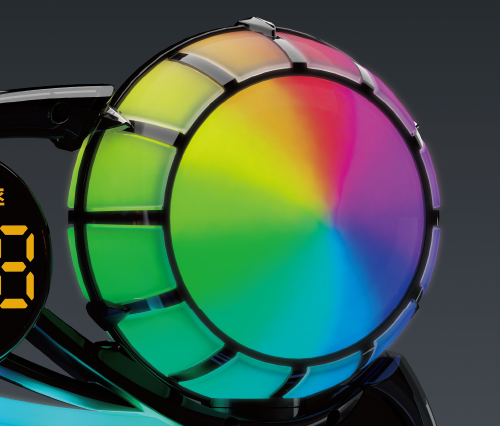

アニメーション表示の裏側はフルカラーLED表示

出玉・メダル獲得数/BB・大当り回数/スタート回数などの遊技台情報を表示

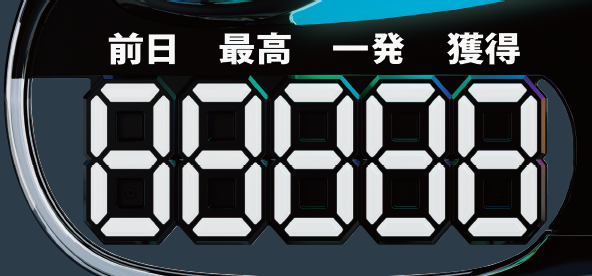

  • 出玉数（メダル獲得枚数）/差玉数（差枚数）などを表示

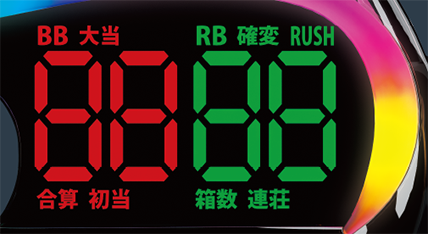

  • 大当り回数/BB回数などを表示

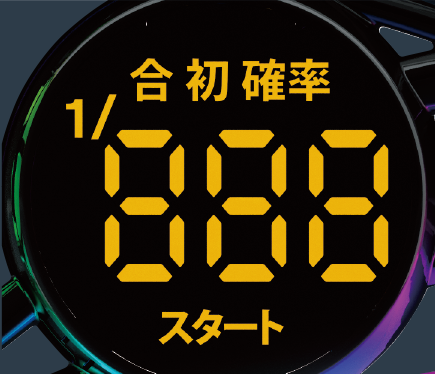

スタート/合算/初当確率などを表示

製品仕様

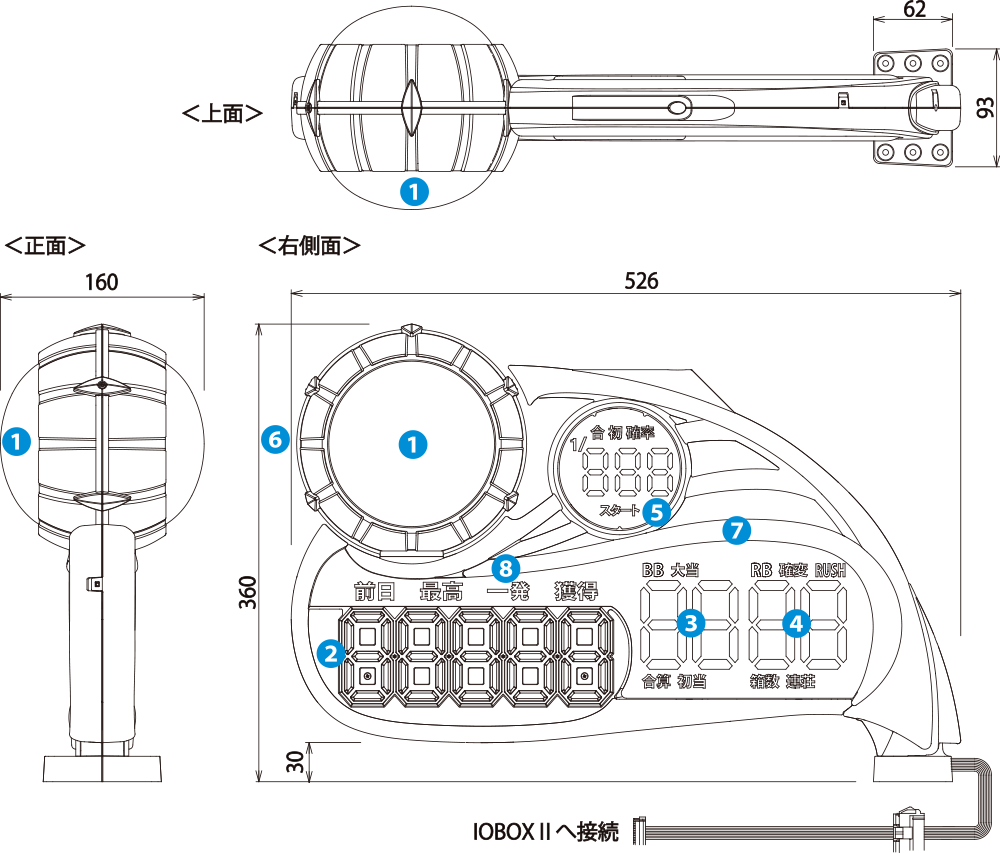

  • 外形寸法図

    ●単位は全てmmです。

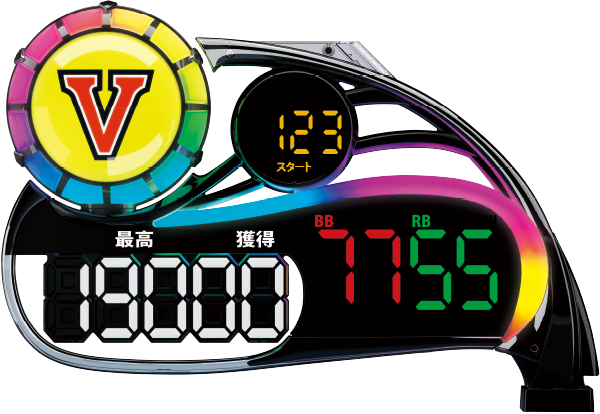

表示ランプ詳細

①バレルレンズ 遊技中の状態をアニメーション表示
②出玉表示部 出玉数（メダル獲得枚数）／差玉数（差枚数）などを表示
③大当り/BB表示部 大当り回数／BB回数などを表示
④確変/RB表示部 確変回数／RB回数などを表示
⑤スタート表示部 スタート回数／初当り確率／合算確率などを表示
⑥リングランプ イルミネーション表示
⑦イルミランプ イルミネーション表示
※すでに設置されている北電子製プレート式データ表示器用のPDスタンドキットが使用できます。

仕様

型番 PDCB-50PL（パラレル用IOBOXⅡ）　/　PDCB-50SR（シリアル用IOBOXⅡ）
電源電圧 AC24V（50/60Hz共用）
最大消費電力 27VA
仕様温度範囲 ０～40℃
重量 約2.3㎏
外形寸法 526（W）×360（H）×160（D）mm

オプション一覧

KD-CA-2123A AC24V 延長ケーブル
KD-CA-2124 シリアル延長ケーブル
KD-CA-1531
 6P-8P 変換ケーブル
KD-CA-2431
 8P-6P変換延長ケーブル(1m)
PDOP-ST100-BK PD スタンドキット(100mm)
PDOP-ST200-BK PD スタンドキット(200mm)
PDOP-ST300-BK PD スタンドキット(300mm)
EQRC-DS1-P 設定用リモコン
EQTR-SP350PD トランス 350VA

※風俗営業等の規則及び業務の適正化等に関する法律施行規則に準ずる設置を行なってください。
※記載の内容は、改良などのため、予告なく変更する場合があります。
