プレート式データ表示器 ジャグナビV

スロットコーナーに活気あふれる輝きを。 jugnaviⅣ
スロットコーナーに活気あふれる輝きを。 jugnaviⅣ

スロットコーナーに活気あふれる輝きを。

ボーナス間のゲーム数、BB回数、RB回数を表示するだけでなく
バレルレンズと機種に合わせたPOPシートで
スロットコーナーをにぎやかに演出します。

※旧ジャグナビシリーズの制御BOXは使用できませんのでご注意ください。

jugnavi Vジャグナビファイブ

製品特長

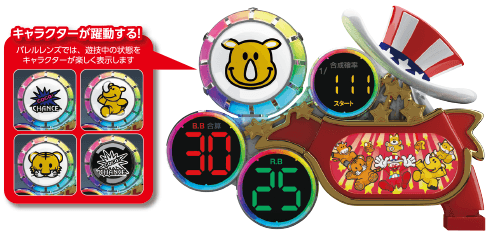

バレルレンズにはアニメーション機能が搭載され様々な演出を行います。

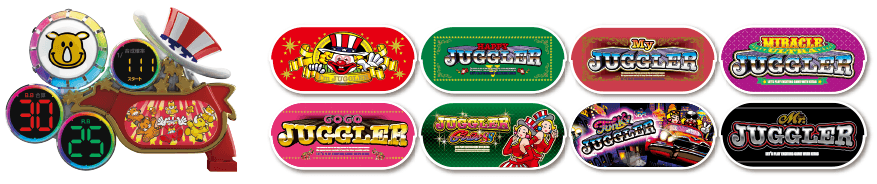

ジャグラーの機種に合わせて機種POPシートを自由に変更可能

機能

表示データ

BB回数、RB回数、ボーナス間のゲーム数

BR比率表示

BB/RB回数の比率を表示可能

製品仕様

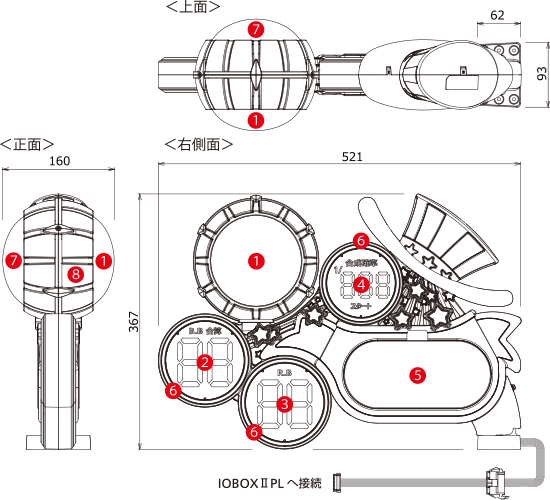

  • 外形寸法図

    • 表示ランプの詳細
    • ①バレルレンズ

      遊技中の状態をアニメーション表示

    • ②B.B表示部

      BB／合算回数の表示

    • ③R.B表示部

      RB回数の表示

    • ④スタート表示部

      ボーナス間のゲーム数の表示

    • ⑤POP表示部

      POPのイルミネーション表示

    • ⑥表示部円周ランプ

      イルミネーション表示

    • ⑦比率ランプ

      イルミネーション表示

    • ⑧リングランプ

      イルミネーション表示

    ●単位は全てmmです。
    ●ジャグナビⅣ等の旧製品の制御BOXの利用はできません。

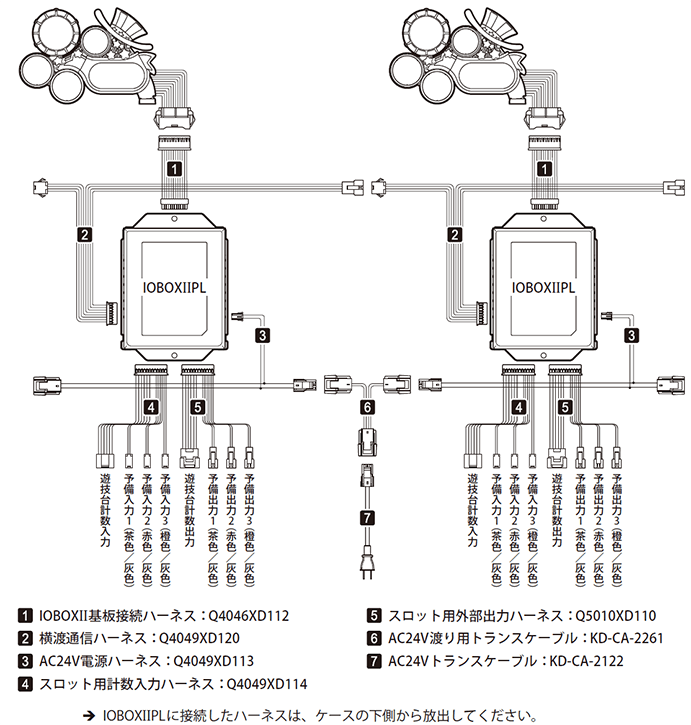

  • 接続例

仕様

型番 PD-50J（IOBOX II PL付）
電源電圧 AC24V（50/60Hz共用）
最大消費電力 31VA
使用温度範囲 0～40°C
重量 約2.5kg
外形寸法 521(W)x367(H)x160(D)mm

オプション一覧表

型番 品名
KD-CA-2123 AC24V延長ケーブル
KD-CA-2124 シリアル延長ケーブル
KD-CA-1531 6P-8P 変換ケーブル
KD-CA-2431 8P-6P 変換延長ケーブル(1m)
KD-CA-2453 8P 変換ケーブルA(2PX2)
KD-CA-2519 6P(2Px2)-8P 変換ケーブル(0.3m)
Q4049XD125 IOBOXⅡ基板接続延長ハーネス
PDOP-ST100-RD PD スタンドキット 100mm 赤
PDOP-ST200-RD PD スタンドキット 200mm 赤
PDOP-ST300-RD PD スタンドキット 300mm 赤
PDOP-ST100-BK PD スタンドキット 100mm 黒
PDOP-ST200-BK PD スタンドキット 200mm 黒
PDOP-ST300-BK PD スタンドキット 300mm 黒
EQRC-DS1-P 設定用リモコン
EQTR-SP350PD トランス 350VA
  オプションPOPシート

※風俗営業等の規制及び業務の適正化等に関する法律施行規則に準ずる設置を行なってください。
※記載の内容は、改良などのため、予告なく変更する場合があります。
