検査画像レコーダー CFユニット

検査画像レコーダーCFユニット

検査画像レコーダー CFユニット

乱丁防止装置の検査画像を専用コンパクトフラッシュに保存。
データ管理も安心です。

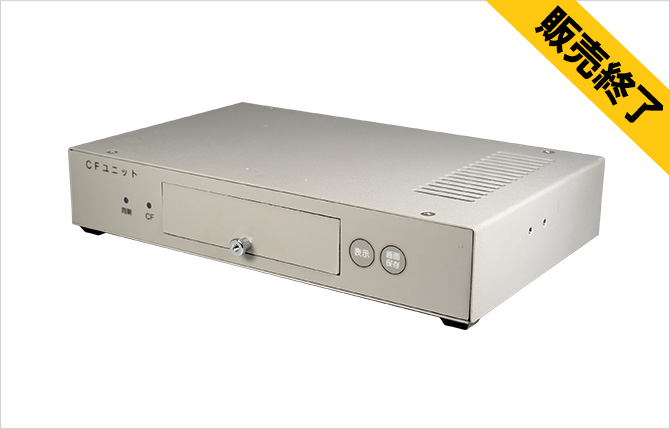

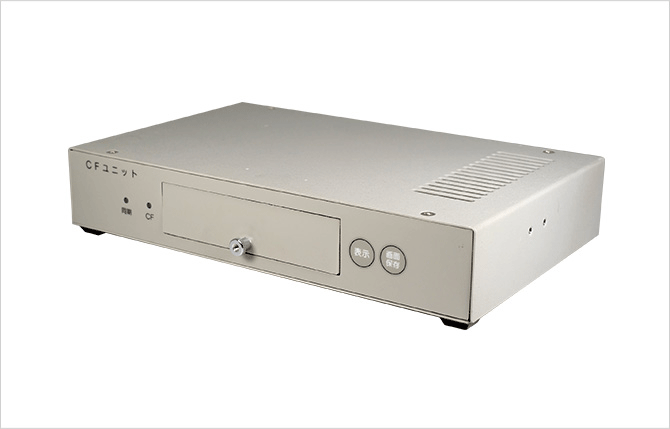

CFユニットは、カメラ型乱丁防止装置用の検査画像レコーダーです。

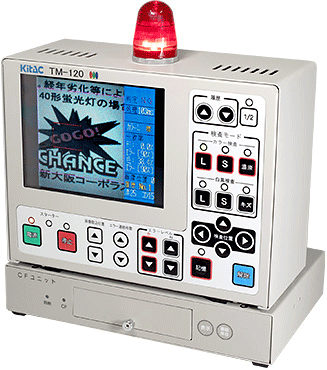

各駒の乱丁防止装置下部に設置し、専用CF(コンパクトフラッシュ)1枚を内蔵します。
CFユニットは24時間、乱丁防止装置に連動して稼働を続けますので、
記録に係わる操作は不要です。
記録した検査画像は、専用パソコンで閲覧できます。

専用CFに記録できる内容

基本情報

検査日付(年月日)、検査時刻(時分秒)、駒番号

検査結果

検査判定結果(OK、NG)、相関値、濃度値、濃度偏差値、X位置、Y位置、角度

検査画像

検査画像(画像サイズ320×240ドット)

パネル設定値

検査モード(タテ、ヨコ、無地、自動)、エラーレベル、エラー連続枚数、画像取込位置、キーロック状態、1/2ボタン、停止ボタン

操作履歴

駒装置で以下の操作が行われたとき、そのときの日時と操作内容(操作値)が履歴として記録されます。
・検査モード(タテ、ヨコ、無地、自動)
・エラーレベル・エラー連続枚数・画像取込位置・キーロック・1/2・停止

仕様

本体サイズ 横幅225mm 奥行140mm 高さ40mm

記憶媒体

CFメディア(コンパクトフラッシュ)※北電子出荷に限る
CFメディア容量と記憶検査画像枚数 [16GB=137万6,256枚]
電源 乱丁防止装置から供給(電源連動)
対応駒数 CFユニット1台につき乱丁防止装置1駒
メディアFULL時の処理 2種類(上書き許可・上書き禁止)
対応速度 15,000RPH
検査画像の閲覧 専用PCを使用
検査画像の印刷 可能(WindowsPC用のカラープリンタに対応)
動作温度 0〜40℃
データセキュリティ セキュリティコードによる保護
